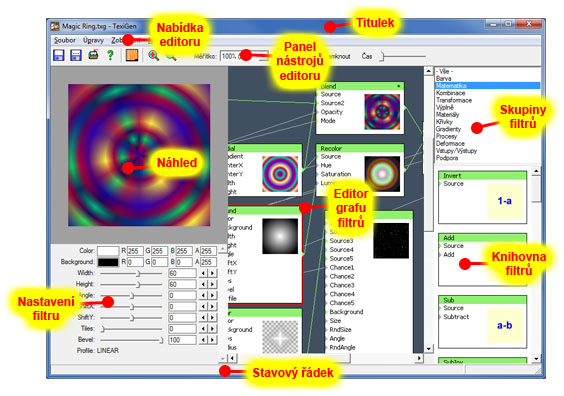

Okno editoru generátoru obsahuje tyto části:
Titulek - titulek okna aplikace TexiGen. Obsahuje název generátoru otevřeného k editaci.
Nabídka editoru - obsahuje volby pro ovládání editoru generátoru.
Panel nástrojů editoru - obsahuje tlačítka pro rychlou volbu často používaných příkazů.
Náhled - obrázek náhledu vybraného filtru generátoru. V nabídce editoru lze volit rozměr náhledu a prioritu procesoru během generování náhledu. Doporučený rozměr náhledu je 256 x 256. Je-li nastaven přepínač "Zamknout", zůstává zobrazen náhled původně vybraného filtru i v případě, že je vybrán jiný filtr. V editoru grafu filtrů je vybraný filtr (tj. filtr pro který lze měnit nastavení) označen červeným rámečkem kolem filtru, zatímco filtr se zobrazeným náhledem je označen hvězdičkou v pravém horním rohu filtru. Uzamknutí náhledu filtru je možné provést též dvojklikem na filtr. Měřítko zobrazení náhledu a zobrazený výřez lze měnit klávesami Ctrl+[+], Ctrl+[-] a Ctrl+šipky.
Editor grafu filtrů - hlavní pole pro úpravy grafu filtrů. Editační úkony v editoru grafu filtrů jsou popsány níže.
Skupiny filtrů - pole obsahující seznam skupin filtrů. První skupina zobrazí všechny filtry, abecedně seřazené. V ostatních skupinách jsou filtry rozdělené do kategorií.
Knihovna filtrů - obsahuje seznam filtrů ve vybrané skupině. V první skupině jsou všechny filtry, abecedně seřazené.
Nastavení filtru - aktuálně nastavená konfigurace vybraného filtru. Každý filtr má svou vlastní sadu ovládacích prvků parametrů. Je-li v řádku parametru namísto ovládacího prvku text "připojeno", je na vstup filtru připojen výstup jiného filtru, takový filtr nelze ručně ovládat. Vstupy vyžadující křivku nebo gradient nelze nijak nastavovat - není-li k nim připojen jiný filtr, obsahují implicitní lineární křivku a v řádku parametru je nápis "LINEAR". Hodnoty parametrů lze nastavovat buď v uživatelském rozsahu táhlem (typicky hodnoty 0 až 100) nebo lze v editačním poli zadat hodnoty i mimo rozsah a též i jako desetinná čísla.
Stavový řádek - obsahuje nápovědu k prvku nacházejícímu se pod kurzorem myši.
Editační úkony v grafu filtrů
Přetažením filtru z knihovny filtrů (pruh po pravé straně okna) se do grafu vloží nový filtr.
Filtry lze posouvat uchopením levým tlačítkem myši a přemístěním filtru. Kliknutím na filtr se filtr vybere, což se označí červeným rámečkem kolem filtru. Drží-li se současně klávesa Ctrl nebo Shift, lze označovat více filtrů současně a přesouvat je jako skupinu. Kliknutím do plochy mimo filtry bude označení filtrů zrušeno. Klávesa Delete smaže vybrané filtry.
Pozice filtrů je zarovnávána do rastru 8 x 8 bodů.
Každý filtr má jeden výstup a může mít několik vstupů. Z výstupu filtru lze táhnout signál levým tlačítkem myši a napojit ho na vstup kteréhokoliv jiného filtru. Na jeden výstup může být napojeno několik vstupů. Signál lze přepojovat do jiného místa uchopením signálu v místě vstupu a přetažením na jiné místo. Přetažením signálu do plochy se spoj přeruší.
Až na výjimky není povoleno napojit výstup filtru na vstup toho samého filtru nebo vytvořit uzavřenou smyčku. Program tuto situaci kontroluje a neumožní vytvoření uzavřené smyčky. Výjimkou jsou filtry cyklu Loop* a filtry parametrů částic Particle*, které se z principu napojují do tvaru smyčky.
Vstupy i výstupy filtrů mohou být různého typu, s různým barevným označením. Kterýkoliv výstup lze napojit na kterýkoliv vstup, rozdílnost typu není na závadu. Program přizpůsobí odlišné typy signálů.
Uchopením editační plochy středním tlačítkem myši lze editační plochu posouvat.
Kliknutím levým tlačítkem do volné plochy a tažením lze označit skupinu filtrů jako obdélníkový blok.
Tip: Při táhnutí signálu na velkou vzdálenost, kdy už nestačí rozměr obrazovky, si můžete pomoct dočasným popotáhnutím jednoho generátoru k druhému a po napojení navrácení zpět. Nebo můžete využít propojovací filtr Pin.
